Содержание | Что такое металлический цирконий йодидного рафинирования | Технология процесса ван Аркеля — де Бура | Физические и механические свойства | Марки и химический состав | Области применения | Формулы расчёта массы и параметров | Требования к хранению и транспортировке | Часто задаваемые вопросы

Металлический цирконий йодидного рафинирования представляет собой высокочистый металл, полученный методом термического разложения тетраиодида циркония на нагретой нити.

Оставить заявку

Этот способ очистки, разработанный голландскими химиками Антоном ван Аркелем и Яном де Буром в 1925 году, остаётся эталоном получения ультрачистых тугоплавких металлов для ответственных применений.

В отличие от более распространённого магнийтермического процесса Кролля, йодидное рафинирование позволяет достичь чистоты до 99,95% и выше по основному металлу с минимальным содержанием газовых примесей.

Кристаллический цирконий, полученный этим методом, отличается превосходной пластичностью, коррозионной стойкостью и нейтронно-прозрачными характеристиками, что делает его незаменимым материалом для атомной энергетики.

Интересный факт: процесс ван Аркеля — де Бура изначально разрабатывался для очистки гафния, но быстро был адаптирован для циркония благодаря схожести химических свойств этих элементов-близнецов.

• Высокая чистота металла (до 99,95% Zr+Hf) — обеспечивает стабильность свойств в экстремальных условиях эксплуатации
• Минимальное содержание кислорода, азота и водорода — критически важно для ядерных реакторов, где газовые примеси ухудшают механические характеристики
• Крупнокристаллическая структура слитков — упрощает последующую механическую обработку и прокатку
• Возможность повторной очистки — йод регенерируется в процессе и используется многократно без потери эффективности
• Селективное разделение циркония и гафния — позволяет получать металл с контролируемым содержанием гафния для специальных применений

Современные промышленные установки йодидного рафинирования работают в герметичных реакторах из нержавеющей стали с водяным охлаждением стенок и электрическим нагревом центральной нити.

Процесс соответствует требованиям международных стандартов ASTM B550, ASTM B551, а также российским техническим условиям ТУ 48-4-228-73 для порошков и ТУ 95259-99 для электролитических материалов.

Принцип йодидного рафинирования основан на обратимой химической реакции образования и разложения летучего тетраиодида циркония при различных температурах.

Исходный губчатый цирконий чистотой 98–99% помещают в нижнюю зону реактора, где он взаимодействует с парами йода при температуре от 250 до 400 градусов Цельсия.

Образующийся газообразный ZrI₄ поднимается вверх за счёт конвекции и достигает раскалённой вольфрамовой или циркониевой нити, нагретой до 1100–1300 градусов.

На горячей поверхности происходит термическое разложение иодида с выделением чистого металла, который осаждается в виде плотных кристаллов, и свободного йода, возвращающегося в нижнюю зону.

Уравнение процесса записывается следующим образом: Zr + 2I₂ → ZrI₄ (при 250–400 °C), затем ZrI₄ → Zr + 2I₂ (при 1100–1300 °C).

Интересный факт: за один цикл рафинирования (обычно 48–72 часа) на нити диаметром 3–5 мм вырастает кристаллический стержень массой до 2–3 килограммов с характерной дендритной структурой.

• Подготовка сырья — губчатый цирконий дробят до фракции 5–20 мм, промывают в разбавленной соляной кислоте для удаления оксидной плёнки и сушат при 150 °C
• Загрузка реактора — сырьё размещают в перфорированных корзинах из нержавеющей стали вокруг центральной нити, реактор вакуумируют до 10^-3 Па
• Ввод йода — жидкий йод марки ГОСТ 542-75 подают через дозирующий клапан, создавая парциальное давление 0,05–0,1 атмосферы
• Нагрев и рафинирование — нить нагревают током силой 200–400 ампер, процесс идёт 2–4 суток до полного расходования сырья
• Выгрузка кристаллов — после охлаждения реактор вскрывают в атмосфере аргона, кристаллические стержни извлекают и упаковывают в герметичные контейнеры
• Регенерация йода — конденсат из верхней зоны реактора собирают, очищают дистилляцией и возвращают в технологический цикл

Энергозатраты процесса составляют 15–25 кВт·ч на килограмм готового металла, что в 3–4 раза выше, чем у магнийтермического метода, но оправдано для получения металла особой чистоты.

Современные модификации процесса используют индукционный нагрев вместо резистивного, что повышает равномерность температуры и снижает риск локальных перегревов нити.

Цирконий йодидного рафинирования обладает уникальным сочетанием физических характеристик, делающих его востребованным материалом для высокотехнологичных отраслей промышленности.

Металл имеет серебристо-серый цвет с голубоватым оттенком, легко полируется до зеркального блеска и не тускнеет на воздухе благодаря образованию тонкой защитной оксидной плёнки.

При комнатной температуре цирконий пластичен, хорошо поддаётся ковке, штамповке и волочению, однако при нагреве выше 862 градусов происходит полиморфное превращение из α-фазы (ГПУ) в β-фазу (ОЦК).

Коррозионная стойкость циркония обусловлена способностью образовывать на поверхности плотную плёнку диоксида ZrO₂ толщиной 2–5 нанометров, которая самовосстанавливается при механических повреждениях.

Металл устойчив к воздействию разбавленных кислот, щелочей, морской воды и органических растворителей, однако активно растворяется в плавиковой кислоте с образованием комплексных фторцирконатов.

Интересный факт: цирконий поглощает газы (кислород, азот, водород) в количествах, превышающих собственный объём в 100–1000 раз, что используется в вакуумной технике для создания геттерных покрытий.

• Модуль упругости при растяжении — около 95 гигапаскалей, что сопоставимо с титаном и обеспечивает высокую жёсткость конструкций
• Коэффициент теплового расширения — 5,8×10^-6 К^-1 в диапазоне 20–500 °C, близок к нержавеющей стали, что упрощает сварку разнородных материалов
• Теплопроводность — 22 ватта на метр-кельвин при 25 °C, в 7 раз ниже меди, но достаточно для теплообменников химической промышленности
• Удельная теплоёмкость — 278 джоулей на килограмм-кельвин, типично для тугоплавких металлов IV группы периодической системы
• Электропроводность — 2,3×10⁶ сименс на метр, примерно 4% от меди, поэтому цирконий редко используют как проводник
• Твёрдость по Виккерсу — 180–220 HV в отожжённом состоянии, возрастает до 350–400 HV после нагартовки

При температурах выше 400 градусов цирконий начинает активно окисляться на воздухе, поэтому горячую обработку проводят в защитной атмосфере аргона или вакууме.

Промышленность выпускает несколько марок циркония йодидного рафинирования, различающихся чистотой основного металла, содержанием гафния и легирующих элементов.

Наиболее распространены аналоги международных марок Zr-702 (коммерчески чистый), Zr-704 (с контролируемым гафнием) и Zr-705 (легированный ниобием для повышения прочности).

Российские технические условия ТУ 48-4-228-73 и ТУ 95259-99 регламентируют предельные содержания примесей для порошков и компактного металла соответственно.

Марка Zr-702 (Цр-1) применяется там, где требуется максимальная коррозионная стойкость без особых требований к прочности, например в теплообменниках химической промышленности.

Zr-704 (Цр-2) отличается контролируемым содержанием гафния и используется в ядерных реакторах, где важно минимизировать сечение захвата нейтронов.

Zr-705 (Цр-3) с добавкой 2–3% ниобия обладает повышенной прочностью (предел текучести до 380 МПа) и применяется в высоконагруженных узлах насосов и запорной арматуры.

• Кислород — упрочняет металл, но снижает пластичность, предельное содержание 0,16–0,18% по массе для сохранения свариваемости
• Азот — образует твёрдые нитриды, ухудшающие обрабатываемость, поэтому нормируется на уровне не более 0,025%
• Водород — вызывает водородную хрупкость при концентрациях выше 0,01%, требует вакуумного отжига для удаления
• Углерод — формирует карбиды циркония, повышающие износостойкость, но снижающие коррозионную стойкость в кислотах
• Железо и хром — основные металлические примеси из оборудования, суммарно не более 0,2% для сохранения чистоты границ зёрен
• Гафний — химический аналог циркония, трудноотделим, допускается до 4,5% в большинстве марок без ущерба для свойств

Сертификация каждой партии включает спектральный анализ по 15–20 элементам, газовый анализ на O, N, H и механические испытания на растяжение по ГОСТ 1497-84.

Металлический цирконий йодидного рафинирования находит применение в отраслях, где требуются исключительная коррозионная стойкость, нейтронная прозрачность и стабильность свойств при высоких температурах.

Основным потребителем остаётся атомная энергетика, где циркониевые сплавы используют для изготовления оболочек тепловыделяющих элементов и конструкционных элементов активных зон реакторов.

Химическая промышленность применяет цирконий для производства теплообменников, реакторов, трубопроводов и насосов, работающих с агрессивными средами при температурах до 350 градусов.

• Ядерные реакторы — оболочки ТВЭЛов из сплавов Zircaloy-2, Zircaloy-4, E110, М5 выдерживают нейтронное облучение и контакт с водой под давлением 160 атмосфер
• Химическое машиностроение — аппараты для производства уксусной кислоты, хлора, пероксида водорода, где цирконий заменяет титан и нержавеющую сталь
• Вакуумная техника — геттерные покрытия для электронных ламп, ускорителей частиц и масс-спектрометров, поглощающие остаточные газы
• Пиротехника и зажигательные составы — порошок циркония горит с температурой до 4000 °C, используется в осветительных ракетах и воспламенителях
• Медицинские имплантаты — биосовместимые сплавы циркония с ниобием для ортопедии и стоматологии, не вызывающие аллергических реакций
• Сверхпроводники — интерметаллиды ZrV₂, ZrNb применяются в магнитах ускорителей и термоядерных установок типа токамак

В строительстве цирконий используют как легирующую добавку к сталям и алюминиевым сплавам для повышения прочности и коррозионной стойкости сварных конструкций.

Сельское хозяйство применяет соединения циркония в качестве микроэлементных удобрений и регуляторов роста растений, хотя металлический цирконий здесь не используется напрямую.

Перспективное направление — производство керамических топливных элементов на основе стабилизированного диоксида циркония, проводящего ионы кислорода при 800–1000 градусах.

Для инженерных расчётов массы изделий из циркония и параметров технологических процессов используются стандартные формулы, учитывающие плотность металла и геометрию заготовки.

Массу плоского листа или пластины вычисляют по формуле: m = ρ × L × W × t, где ρ — плотность (6,49 г/см³), L — длина, W — ширина, t — толщина в сантиметрах.

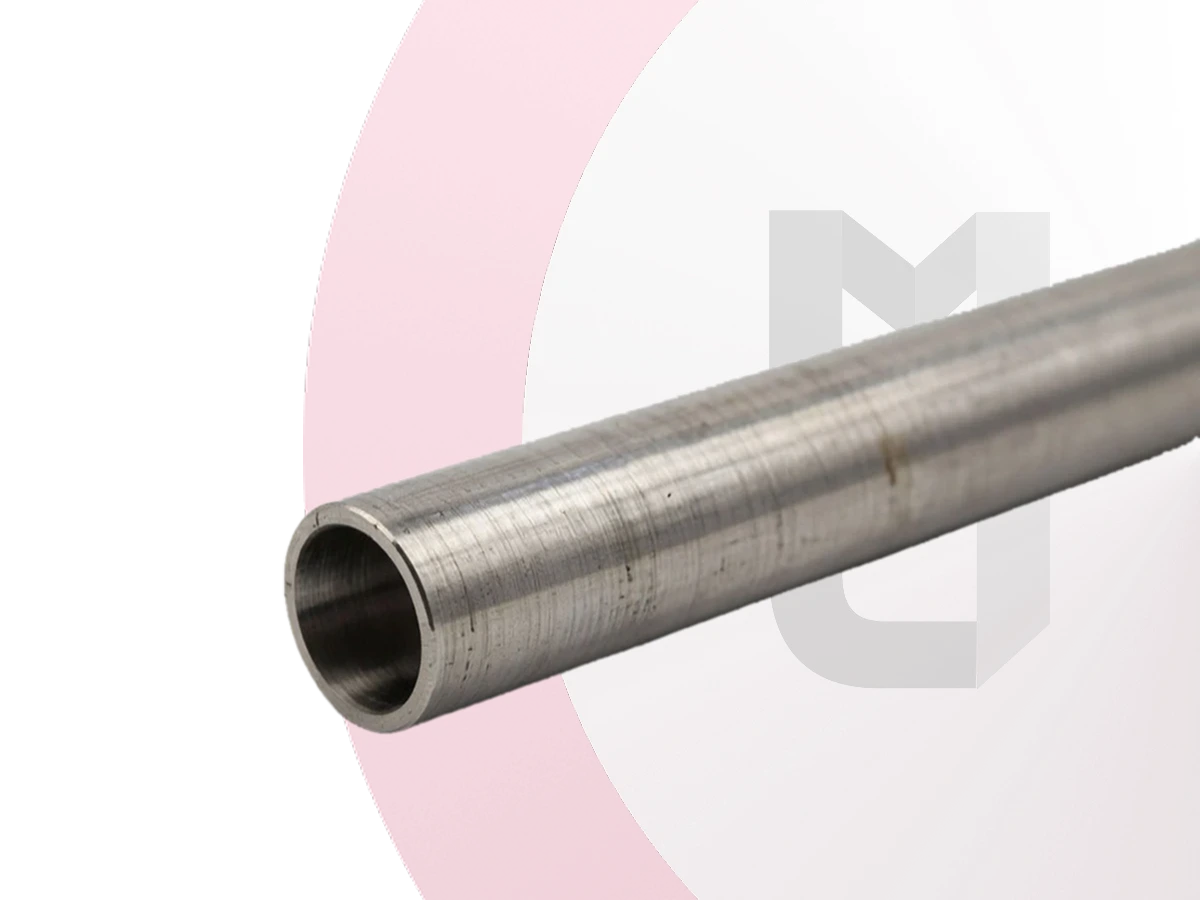

Для круглого прутка или трубы применяют формулу цилиндра: m = ρ × π × (D² − d²) × L / 4, где D — наружный диаметр, d — внутренний диаметр (для сплошного прутка d = 0).

Объём газа, поглощаемого цирконием при активации, оценивается по уравнению: V = k × m × T / P, где k — коэффициент поглощения (0,5–1,5 л/г для водорода), T — температура, P — давление.

• Расчёт массы листа — лист 1000×500×2 мм весит 6,49 × 100 × 50 × 0,2 = 6490 грамм или 6,49 килограмма, что удобно для оценки транспортных расходов
• Определение длины прутка из массы — пруток диаметром 10 мм массой 1 кг имеет длину L = 4 × m / (ρ × π × D²) = 4 × 1000 / (6,49 × 3,14 × 1) ≈ 196 сантиметров
• Тепловое расширение — изменение длины при нагреве ΔL = L₀ × α × ΔT, где α = 5,8×10^-6 К^-1, для стержня 1 м при нагреве на 500 °C удлинение составит 2,9 мм
• Сопротивление электрическому току — R = ρ_эл × L / S, где ρ_эл = 4,3×10^-7 Ом·м для циркония, проводимость в 25 раз ниже меди
• Критическая толщина оксидной плёнки — при 400 °C на воздухе плёнка ZrO₂ растёт по параболическому закону x² = k × t, где k ≈ 10^-12 см²/с

При проектировании теплообменников учитывают коэффициент теплопередачи: Q = U × A × ΔT_лог, где U для циркониевых труб составляет 800–1200 ватт на квадратный метр-кельвин.

Для оценки коррозионной стойкости используют уравнение Аррениуса: v = A × exp(−E_a / RT), где скорость коррозии v растёт экспоненциально с температурой.

Металлический цирконий в компактном виде (лист, пруток, труба) не требует специальных условий хранения и может находиться на открытых складах при условии защиты от механических повреждений.

Порошок циркония чистотой выше 95% относится к пожароопасным материалам (класс 4.2 по ГОСТ 19433-88) и должен храниться в герметичных контейнерах под слоем инертного газа или минерального масла.

Транспортировка циркония осуществляется в деревянных ящиках с полиэтиленовой упаковкой для листов и в пучках для прутков, маркированных по ГОСТ 14192-96 с указанием марки, размера и номера партии.

• Упаковка — каждый лист прокладывают бумагой или картоном для предотвращения царапин, торцы прутков защищают пластиковыми заглушками от забоин
• Маркировка — на бирке указывают товарный знак производителя, марку металла (Zr-702, Zr-705), размеры, массу нетто, номер плавки и дату изготовления
• Складирование — листы хранят в вертикальных стеллажах или на поддонах высотой не более 1,5 метра, прутки — в горизонтальных ячейках с прокладками
• Защита от коррозии — при длительном хранении во влажной среде рекомендуется нанесение консервационной смазки типа К-17 или ВНИИ НП-101
• Транспортировка — автомобильным, железнодорожным и водным транспортом в крытых кузовах, контейнерах или трюмах без ограничений по температурному режиму
• Пожарная безопасность — порошок циркония тушат только сухим песком, асбестовым полотном или порошковыми огнетушителями класса D, вода и пена запрещены

Срок хранения циркония без ограничения при соблюдении условий упаковки, перед использованием рекомендуется визуальный осмотр на отсутствие окисных пятен и механических дефектов.

При работе с порошком обязательно использование респираторов класса FFP2, защитных очков и перчаток для предотвращения попадания частиц в дыхательные пути и на кожу.
