Переход медный в Новосибирске
Медные переходы: назначение и особенности
Медные переходы представляют собой соединительные элементы трубопроводных систем, предназначенные для плавного изменения диаметра трубопровода. Изготовленные из высококачественной меди (марки М1, М2 по ГОСТ 859-2018), эти изделия обеспечивают надежное соединение труб разного диаметра в системах водоснабжения, отопления и газоснабжения.
Основные преимущества медных переходов включают:
- Коррозионная стойкость (устойчивость к воздействию воды и агрессивных сред) - благодаря природным свойствам меди
- Долговечность (срок службы 50+ лет) - при правильном монтаже и эксплуатации
- Гигиеничность (не способствует росту бактерий) - важное свойство для питьевого водоснабжения
- Теплопроводность (394 Вт/(м·К)) - обеспечивает эффективную работу систем отопления
- Пластичность (легкость обработки и монтажа) - упрощает установку в сложных условиях
Интересный факт: археологи находили медные водопроводные системы возрастом более 5000 лет, которые сохранили работоспособность благодаря уникальным свойствам меди.
Виды медных переходов
Современная промышленность выпускает несколько типов медных переходов, различающихся по конструкции и способу монтажа:
- Концентрические переходы (с симметричной осью) - для вертикальных трубопроводов с изменением диаметра
- Эксцентрические переходы (со смещенной осью) - для горизонтальных трубопроводов с сохранением уровня
- Резьбовые переходы (с внутренней или наружной резьбой) - для разъемных соединений
- Под пайку (с раструбами под капиллярную пайку) - для неразъемных соединений
- Компрессионные (с обжимными фитингами) - для быстрого монтажа без пайки
Сравнение типов медных переходов по ГОСТ 32598-2013
| Тип перехода | Диапазон диаметров, мм | Рабочее давление, бар | Темп. диапазон, °C | Способ монтажа |
|---|---|---|---|---|
| Концентрический | 6-108 | 16-40 | -50...+250 | Пайка/сварка |
| Эксцентрический | 15-76 | 16-25 | -30...+150 | Пайка |
| Резьбовой | 8-54 | 10-16 | -20...+120 | Резьбовое соединение |
| Компрессионный | 6-35 | 10-16 | -10...+100 | Обжимной фитинг |
Формула расчета гидравлического сопротивления перехода:
ΔP = ζ × (ρ × v²)/2
где:
ΔP - потери давления, Па
ζ - коэффициент местного сопротивления (0,05-0,3)
ρ - плотность жидкости, кг/м³
v - скорость потока, м/с
Области применения медных переходов
Медные переходы находят широкое применение в различных отраслях благодаря уникальным свойствам меди:
- Системы водоснабжения (питьевое и техническое) - благодаря бактериостатическим свойствам меди
- Отопительные системы (радиаторные подключения) - за счет высокой теплопроводности
- Газоснабжение (бытовые и промышленные системы) - благодаря герметичности соединений
- Холодильные установки (фреоновые магистрали) - из-за устойчивости к низким температурам
- Промышленные трубопроводы (химические, пищевые производства) - благодаря химической стойкости
Рекомендации по выбору медных переходов для различных сред
| Рабочая среда | Рекомендуемый тип | Марка меди | Доп. требования |
|---|---|---|---|
| Питьевая вода | Под пайку | М1 | Безсвинцовая пайка |
| Отопление | Концентрический | М1, М2 | Термостойкие уплотнения |
| Газ | Резьбовой | М1 | Герметик для газа |
| Хладагенты | Под пайку | М1 | Фосфорная пайка |
Интересный факт: в системах водоснабжения медные трубы и переходы способны уничтожать до 99,9% бактерий за 4 часа контакта, что подтверждено исследованиями EPA (США).
Монтаж и эксплуатация медных переходов
Правильный монтаж медных переходов обеспечивает долговечность и надежность трубопроводных систем. Основные технологии соединения включают:
- Капиллярную пайку (с использованием припоев и флюсов) - для неразъемных соединений
- Высокотемпературную сварку (для ответственных трубопроводов) - требует квалификации сварщика
- Резьбовые соединения (с уплотнительными материалами) - для разборных систем
- Компрессионные фитинги (обжимные соединения) - для быстрого монтажа
Параметры пайки медных переходов по ГОСТ Р ИСО 17672-2017
| Тип припоя | Темп. пайки, °C | Прочность, МПа | Применение |
|---|---|---|---|
| Мягкие (Sn-Ag-Cu) | 190-250 | 30-50 | Водоснабжение |
| Твердые (Cu-P) | 600-800 | 80-120 | Газ, хладагенты |
| Серебряные (Ag-Cu) | 650-900 | 100-150 | Пром. трубопроводы |
Формула расчета теплового расширения медного трубопровода:
ΔL = α × L × ΔT
где:
ΔL - изменение длины, мм
α - коэффициент линейного расширения меди (16,5×10-6 1/°C)
L - исходная длина, мм
ΔT - перепад температур, °C
Интересный факт: правильно спаянное медное соединение прочнее, чем сама труба, и может выдерживать давление до 100 бар при толщине стенки всего 1 мм.
Популярные вопросы о медных переходах
Как выбрать правильный тип медного перехода?
Выбор зависит от назначения трубопровода и условий эксплуатации. Для водоснабжения предпочтительны переходы под пайку из меди М1. Газовые системы требуют резьбовых соединений с герметиком. Отопительные системы лучше комплектовать концентрическими переходами. Учитывайте рабочее давление и температуру среды. Для ремонтных работ удобны компрессионные переходы. Всегда проверяйте соответствие диаметров соединяемых труб. Консультируйтесь со специалистами при сложных монтажных условиях.
Можно ли использовать медные переходы с другими металлами?
Соединение меди с другими металлами требует особого подхода из-за электрохимической коррозии. Допустимо соединение с латунью и бронзой без ограничений. При контакте со сталью используйте диэлектрические прокладки. Алюминиевые трубы нельзя соединять напрямую с медными. В системах отопления применяйте биметаллические переходы. Для питьевой воды избегайте соединений со свинцом. Всегда учитывайте потенциал металлов в электрохимическом ряду. При сомнениях консультируйтесь с инженером-коррозионистом.
Как определить качество медного перехода?
Качественный переход имеет ровную поверхность без трещин и раковин. Проверьте маркировку на соответствие ГОСТ. Медь должна быть равномерного красноватого цвета без окислов. Толщина стенок должна соответствовать заявленным параметрам. Резьбовые соединения должны иметь четкую резьбу без заусенцев. Упаковка должна быть целой с указанием производителя. Запросите сертификаты качества и паспорт изделия. Избегайте изделий с явными признаками брака или коррозии.
Какой срок службы медных переходов?
Срок службы качественных медных переходов превышает 50 лет. В системах водоснабжения они служат 70+ лет. Правильный монтаж увеличивает ресурс на 30-40%. Агрессивные среды могут сократить срок до 20-30 лет. Периодически проверяйте состояние соединений. Ресурс зависит от качества воды и режима эксплуатации. Компрессионные соединения требуют проверки каждые 5 лет. Гарантия производителя обычно составляет 10-15 лет.
Как паять медные переходы правильно?
Тщательно очистите соединяемые поверхности от окислов. Нанесите флюс только на наружную часть соединения. Равномерно прогрейте зону пайки до рабочей температуры. Введите припой в зазор капиллярным методом. Не перегревайте соединение во избежание деформации. Удалите остатки флюса после остывания. Проверьте герметичность соединения под давлением. Используйте только рекомендованные припои и флюсы.
Чем чистить медные переходы перед монтажом?
Используйте специальные очистители для меди или мелкую наждачную бумагу. Механическая очистка должна быть аккуратной без глубоких царапин. Химические очистители на основе ортофосфорной кислоты эффективны. После очистки промойте поверхности водой. Удалите все загрязнения и жировые пятна. Не используйте стальные щетки во избежание контаминации. Очищенные поверхности не должны касаться руками. Наносите флюс сразу после очистки.
Можно ли использовать медные переходы для отопления?
Медные переходы идеально подходят для систем отопления. Они выдерживают температуру до 250°C и давление 16-40 бар. Используйте концентрические переходы с термостойкими уплотнениями. Учитывайте тепловое расширение при проектировании системы. Для высокотемпературных систем применяйте твердую пайку. Избегайте резких перепадов температур в эксплуатации. Регулярно проверяйте состояние соединений. Медь обеспечивает отличную теплоотдачу в системах отопления.
Как отличить подделку медного перехода?
Настоящая медь имеет характерный красноватый оттенок. Подделки часто имеют желтоватый цвет или покрытие. Проверьте вес изделия - медь достаточно тяжелая. Качественное изделие имеет четкую маркировку. Официальные поставщики предоставляют сертификаты. Цена значительно ниже рыночной должна насторожить. Проведите тест магнитом - медь не магнитится. Обращайтесь только к проверенным поставщикам с репутацией.
Какие инструменты нужны для монтажа медных переходов?
Для пайки потребуется газовая горелка с регулятором температуры. Труборез обеспечит ровный срез без заусенцев. Калибратор восстановит геометрию трубы после резки. Набор щеток и очистителей подготовит поверхности. Припои и флюсы должны соответствовать типу соединения. Для компрессионных фитингов нужны обжимные ключи. Разводные ключи потребуются для резьбовых соединений. Всегда используйте средства индивидуальной защиты.
Как хранить медные переходы до монтажа?
Храните переходы в оригинальной упаковке в сухом помещении. Избегайте контакта с агрессивными веществами. Не допускайте механических повреждений при хранении. Резьбовые соединения защитите пластиковыми заглушками. Длительное хранение требует обработки консервирующей смазкой. Избегайте перепадов температуры и влажности. Периодически проверяйте состояние изделий. Перед монтажом очистите от возможных загрязнений.
Интересные факты о медных переходах
- Самый большой медный переход имел диаметры 1200 мм и 800 мм и весил 380 кг
- В древнем Египте медные трубопроводы собирали без пайки - методом клепки
- Современные медные переходы могут выдерживать до 1 миллиона циклов давления
- В космической технике используют медные переходы с точностью изготовления до 1 микрона
- Медные трубопроводы с переходами в соборе Парижской Богоматери служат уже 150 лет
Как купить Переход медный в Новосибирске ?
- Позвонить на региональный номер: Новосибирск +7 (383) 207-96-33;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: nsk@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: 630099, г. Новосибирск, ул. Депутатская, зд. 46;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории
Отвод трубопроводный

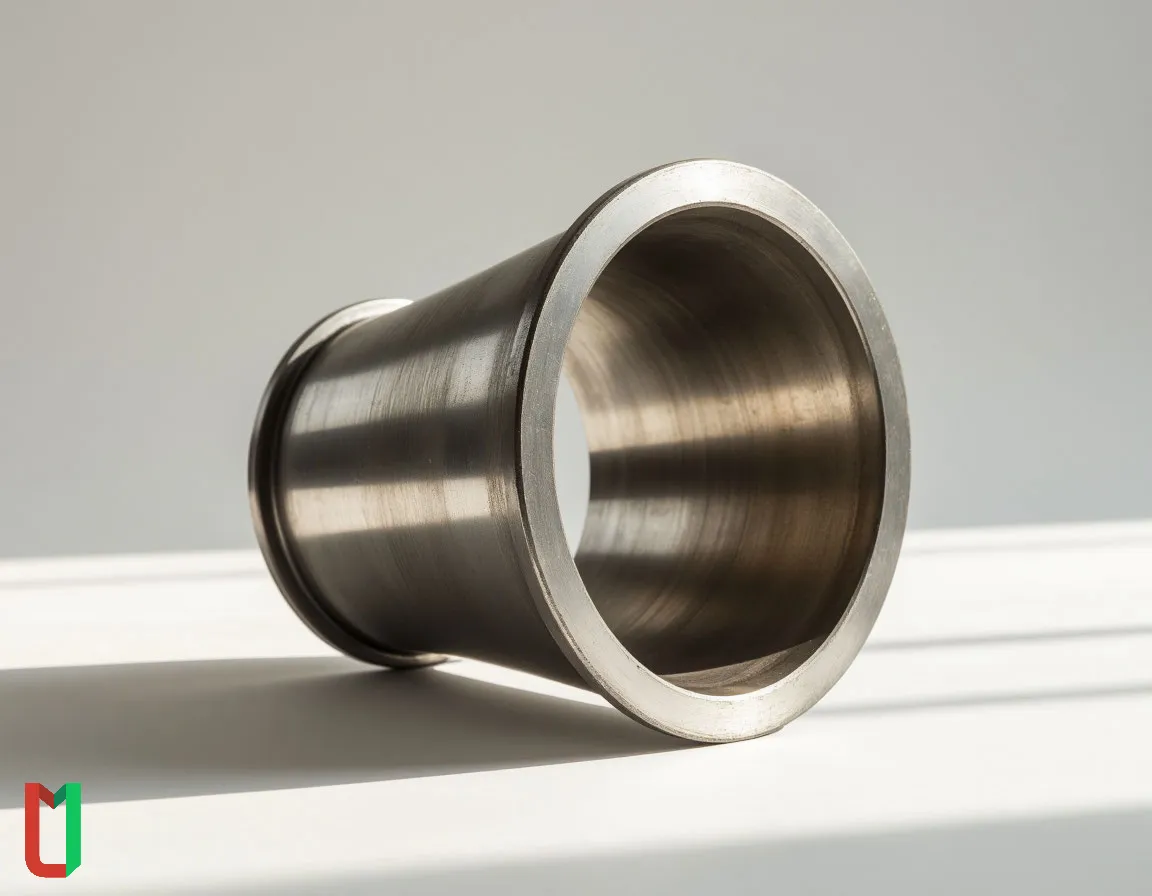

Переход стальной
