Аппарат ёмкостной горизонтальный в Новосибирске

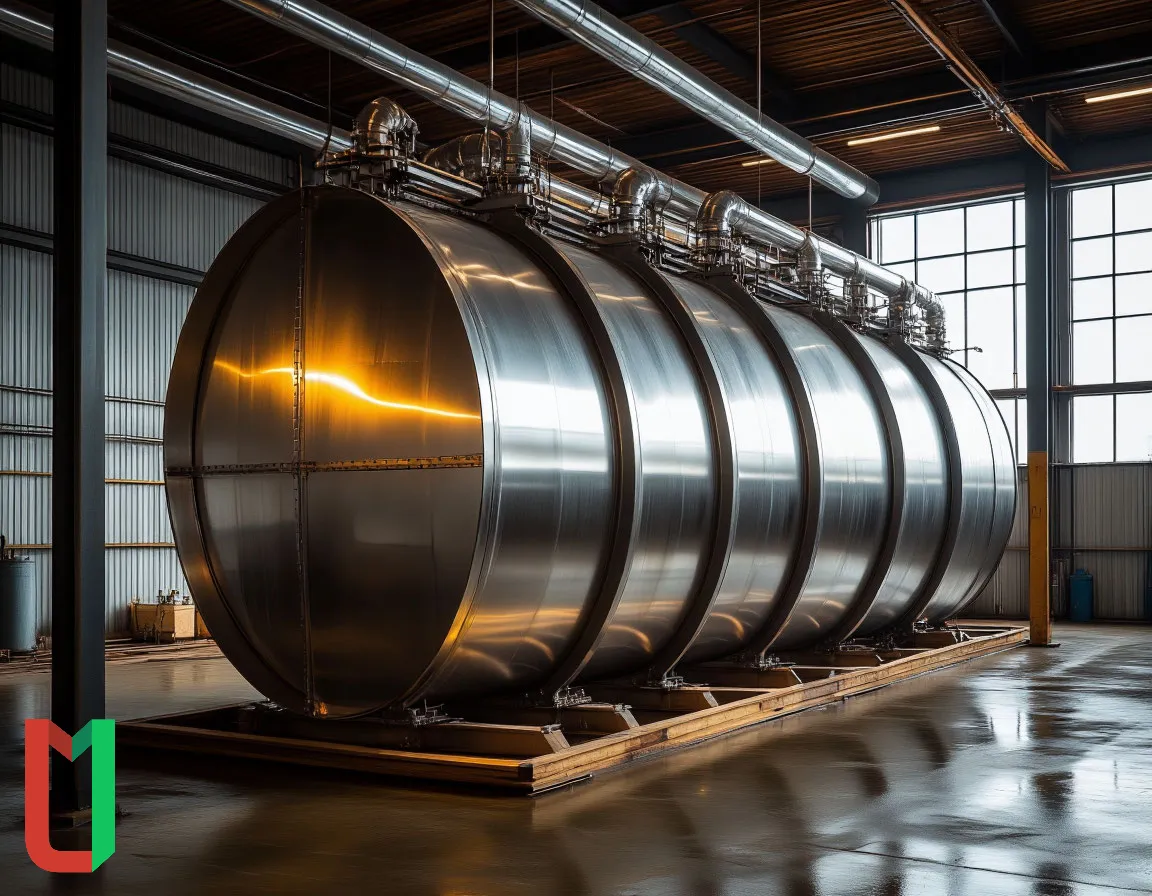

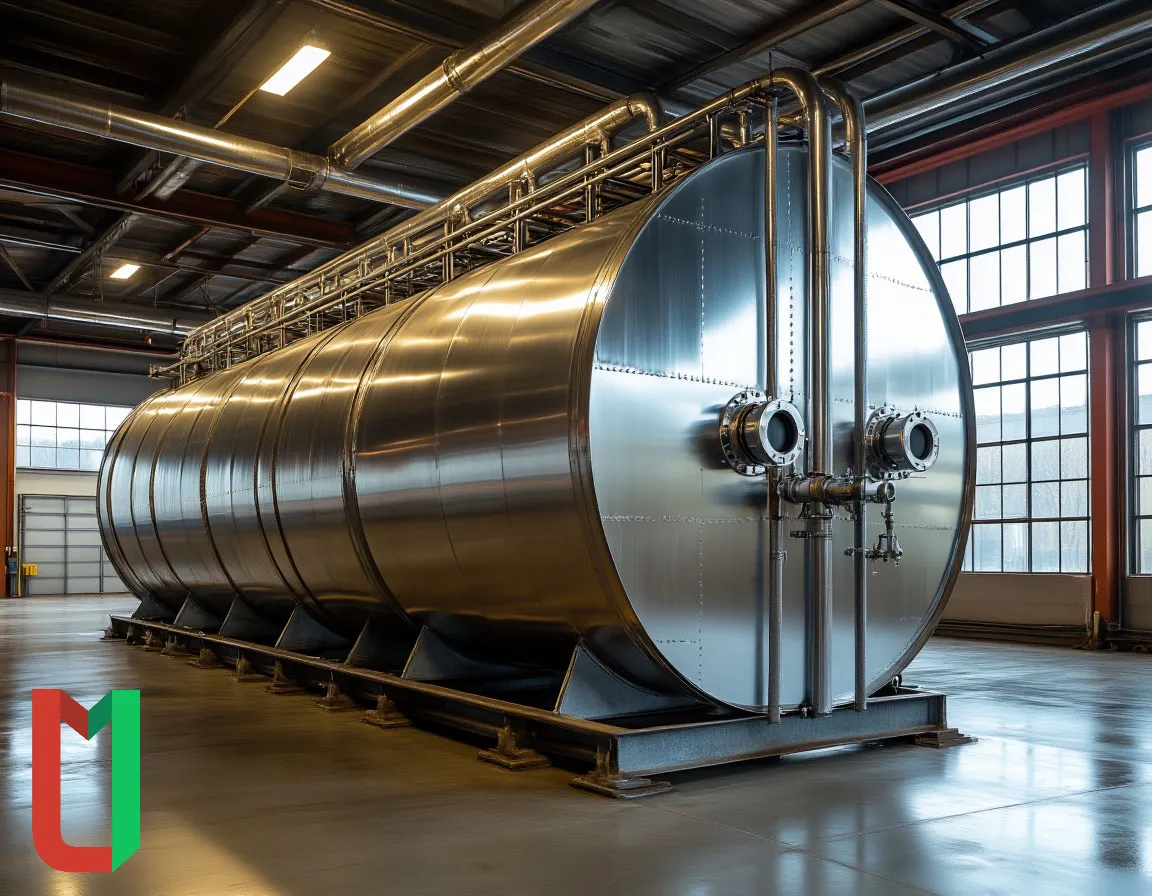

Введение в аппараты ёмкостные горизонтальные
Аппараты ёмкостные горизонтальные — важные элементы технологического оборудования, используемые в промышленности для хранения и переработки различных жидкостей и сыпучих материалов. Они характеризуются горизонтальной ориентацией корпуса, что обеспечивает удобство монтажа и эксплуатации в условиях ограниченного пространства. Такие аппараты широко применяются в строительстве, химической промышленности, сельском хозяйстве и других отраслях, где требуется надежное хранение и обработка веществ.
Конструкция аппаратов разработана с учетом требований ГОСТ и технических условий (ТУ), что подтверждает их надежность и безопасность. Для изготовления используются различные марки стали с уникальными свойствами, которые обеспечивают долговечность и устойчивость к агрессивным средам.
Конструкция и материалы изготовления
Горизонтальные ёмкостные аппараты состоят из нескольких ключевых элементов: корпуса, днищ, фланцев, патрубков и крепежных деталей. Корпус обычно цилиндрической формы с горизонтальной установкой, что позволяет обеспечить равномерное распределение нагрузки и предотвращает деформации при эксплуатации.
- Корпус — изготавливается из углеродистой или коррозионно-стойкой стали, обладающей высокой прочностью и стойкостью к износу (выбор материала зависит от условий эксплуатации и типа хранимых веществ).
- Днища — чаще всего концевые днища выполняются эллиптической или блюдцеобразной формы для повышения жесткости и снижения напряжений в металле (по ГОСТ 6533-78).
- Фланцы и патрубки — служат для подключения технологического оборудования и трубопроводов, изготавливаются из того же материала, что и корпус, с обеспечением герметичности соединений.
- Покрытия — для защиты от коррозии применяют антикоррозионные эмали, лакокрасочные материалы или внутренние футеровки, что значительно продлевает срок службы оборудования.
- Крепежные элементы — болты и гайки из нержавеющей стали или с антикоррозийным покрытием для устойчивости к воздействию внешних факторов.
Выбор марки стали подтверждается нормами ГОСТ, такими как ГОСТ 19281-89 (стали для ёмкостного оборудования). Применяются марки 09Г2С, 12Х18Н10Т, AISI 304 и другие. Механические свойства контролируются согласно ВИЛС и иным нормативам.
Основные марки стали для изготовления аппаратов, соответствующие ГОСТ
| Марка стали | ГОСТ | Химический состав, % | Механические свойства |
|---|---|---|---|
| 09Г2С | ГОСТ 19281-89 | C ≤0.12, Mn 1.3-1.7, Si ≤0.3, S ≤0.035, P ≤0.035 | σв=490-630 МПа, σт=355-470 МПа, δ≥22% |
| 12Х18Н10Т | ГОСТ 5632-72 | C ≤0.12, Cr 17.5-19.5, Ni 9-11, Ti 0.6-0.8 | σв≥520 МПа, σт≥205 МПа, δ≥40% |
Области применения аппаратов
Горизонтальные ёмкостные аппараты применяются в различных сферах благодаря своей адаптивности и надежности. Основные направления использования:
- Строительство (применяются для хранения цементных растворов, битумов и других строительных материалов, обеспечивая их сохранность и удобство подачи).
- Промышленность (используются в химической, пищевой и нефтегазовой отраслях для хранения агрессивных жидкостей, реагентов и сырья, требуют высокой коррозионной стойкости).
- Сельское хозяйство (служат резервуарами для хранения жидких удобрений, воды и других технических жидкостей, способствуют оптимизации производственных процессов).
- Энергетика (используются для хранения технических масел и смазок, а также других продуктов, необходимых для работы оборудования).
- Водоснабжение и очистка (горизонтальные баки выполняют функции буферов в системах очистки и транспортировки воды).
Именно многофункциональность аппаратов с горизонтальной монтажной схемой обеспечивает широкое распространение и востребованность на рынке металлопроката и промышленного оборудования.
Преимущества аппаратов для разных отраслей
| Отрасль | Назначение | Требования к материалу | Основные свойства |
|---|---|---|---|
| Строительство | Хранение растворов и битумов | Коррозионная стойкость, прочность | Устойчивость к механическим нагрузкам |
| Промышленность | Хранение химикатов и сырья | Высокая химическая стойкость | Долговечность и герметичность |
| Сельское хозяйство | Резервуары для удобрений | Безопасность для окружающей среды | Удобство обслуживания и очистки |
Технические характеристики и стандарты
Технические характеристики аппаратов ёмкостных горизонтальных зависят от модели, объема и условий эксплуатации. Важнейшие параметры, на которые обращают внимание покупатели и инженеры:
- Объём рабочей ёмкости – варьируется от нескольких сотен до нескольких тысяч литров и более, обеспечивая гибкость под любые производственные задачи.
- Максимальное рабочее давление – для большинства аппаратов давление варьируется в диапазоне 0,6–1,6 МПа, что позволяет хранить как жидкости, так и сжиженные газы.
- Температурный диапазон – аппараты рассчитаны на эксплуатацию при температурах от -40 °C до +200 °C, в зависимости от материалов и конструктивных особенностей.
- Толщина стенок – варьируется от 4 до 12 мм, в зависимости от давления и размеров, согласно требованиям ГОСТ 14249-89, ГОСТ 14255-96.
- Вес изделия – зависит от размеров и материала, что важно учитывать при монтаже и транспортировке.
Производство и испытания проводятся в соответствии с требованиями нормативных документов, среди которых:
- ГОСТ 14249-89 — основные параметры и размеры аппаратов.
- ГОСТ 14255-96 — методы испытаний на прочность и герметичность.
- ГОСТ 31385-2008 — требования к качеству сварных соединений.
- ТУ производителей — индивидуальные спецификации и сертификация.
Пример технических параметров горизонтальных аппаратов
| Параметр | Единица измерения | Значение типовое | ГОСТ / ТУ |
|---|---|---|---|
| Объем ёмкости | литры | 500–10000 | ГОСТ 14249-89 |
| Рабочее давление | МПа | 0,6–1,6 | ГОСТ 14255-96 |
| Диапазон температур | °C | -40…+200 | ТУ производителей |
| Толщина стенок | мм | 4–12 | ГОСТ 14249-89 |
Для расчёта прочности стенок аппарата используется формула: σуст = (P ⋅ D) / (2 ⋅ S), где
σуст — допустимое напряжение материала, МПа;
P — внутреннее рабочее давление, МПа;
D — внутренний диаметр ёмкости, мм;
S — толщина стенки, мм.
Данная формула помогает определить необходимую толщину стенок для безопасной эксплуатации аппарата.
Правила эксплуатации и техническое обслуживание
Для обеспечения долговечной и безопасной работы аппаратов ёмкостных горизонтальных необходимо строго соблюдать правила эксплуатации и технического обслуживания. Регулярное техническое обслуживание позволить своевременно выявить дефекты и предотвратить аварийные ситуации.
- Периодические осмотры – визуальный и технический контроль состояния корпуса, сварных швов и защитных покрытий (обеспечивает раннее выявление коррозии и повреждений).
- Очистка аппаратов – удаление осадков и загрязнений внутри оборудования для предотвращения снижения ёмкости и ухудшения свойств материала.
- Проверка герметичности – обязательные испытания давления по стандартам ГОСТ 14255-96 (проводятся не реже одного раза в год).
- Ремонтные работы – дефектовка и устранение выявленных повреждений с применением сертифицированных материалов и технологий сварки.
- Обновление антикоррозионного покрытия – важно проводить в срок, чтобы обеспечить защиту металла от воздействия внешних факторов.
Следование этим рекомендациям значительно повышает сроки службы оборудования и сохраняет его эксплуатационные характеристики на высоком уровне.
Интересные факты об аппаратах ёмкостных горизонтальных
- Факт 1: Горизонтальное расположение аппаратов снижает необходимость дополнительных опор и упрощает монтаж в стесненных условиях.
- Факт 2: Многие современные аппараты изготавливаются с возможностью внутренней теплоизоляции, что снижает потери тепла при хранении теплоёмких материалов.
- Факт 3: Использование коррозионно-стойких сталей таких, как 12Х18Н10Т, позволяет применять аппараты для хранения очень агрессивных веществ.
- Факт 4: В ряде отраслей горизонтальные ёмкостные аппараты заменяют вертикальные из-за удобства технологического обслуживания и ремонта.
- Факт 5: С развитием технологий автоматизации возможна установка датчиков контроля уровня и температуры, что повышает контроль и безопасность эксплуатации.
Популярные вопросы и ответы
Как выбрать подходящий объём аппарата ёмкостного горизонтального для своего предприятия?
Выбор объёма аппарата зависит от специфики производства и объёмов хранения. Рекомендуется учитывать суточный расход и количество материалов, используемых в процессах. Также важно предусмотреть запас по объёму для непредвиденных обстоятельств и технологического резерва. Производители предлагают модели с ёмкостями от нескольких сотен до десятков тысяч литров. Для точного подбора можно проконсультироваться со специалистами с учетом условий эксплуатации и требований ГОСТ. Правильный выбор позволяет оптимизировать производственный процесс и снизить издержки. Важно помнить, что слишком большой объём может привести к простоям и перерасходам ресурсов.
Какие материалы оптимальны для изготовления горизонтальных аппаратов?
Оптимальный материал выбирается исходя из условий эксплуатации и характера хранимых веществ. Чаще всего применяются углеродистые стали марки 09Г2С, обладающие высокой прочностью и доступностью. Для агрессивных сред рекомендуются коррозионно-стойкие стали, например 12Х18Н10Т, обладающие защитой от химических влияний. Важно, чтобы химический состав материала соответствовал ГОСТ и ТУ, что подтверждается протоколами испытаний. Использование правильной стали гарантирует долговечность и безопасную работу аппарата. При необходимости возможно нанесение дополнительного антикоррозионного покрытия для повышения срока службы. Выбор материала также влияет на стоимость конечного изделия.
Какие стандарты необходимо учитывать при покупке аппарата?
При выборе аппаратов ёмкостных горизонтальных следует обращать внимание на соответствие ГОСТ, таких как ГОСТ 14249-89 и ГОСТ 14255-96. Эти стандарты регламентируют требования к размерам, прочности, испытаниям и другим техническим параметрам. Кроме того, необходимо учитывать требования ГОСТ 31385-2008 по качеству сварных соединений. Наличие сертификатов соответствия и протоколов испытаний подтверждает качество и безопасность оборудования. Кроме государственных стандартов, применяются технические условия (ТУ) конкретных производителей, которые могут уточнять дополнительные параметры. Соблюдение стандартов гарантирует надежность и долговечность аппарата в эксплуатации. Отсутствие соответствующих документов может привести к проблемам на производстве и штрафам надзорных органов.
Как правильно проводить техническое обслуживание аппарата?
Техническое обслуживание аппаратов включает регулярные визуальные осмотры и испытания на герметичность согласно ГОСТ 14255-96. Важно контролировать состояние сварных швов и антикоррозионного покрытия, своевременно проводить очистку внутренней поверхности от загрязнений. При обнаружении повреждений или коррозии необходим комплексный ремонт с использованием сертифицированных материалов. Также следует поддерживать техническую документацию и протоколы обслуживания, чтобы обеспечить контроль над состоянием оборудования. Корректная эксплуатация и своевременный ремонт значительно продлевают срок службы аппаратов. Режим обслуживания следует планировать в зависимости от условий работы и рекомендаций производителя.
Можно ли использовать горизонтальные ёмкостные аппараты для хранения пищевых продуктов?
Использование аппаратов для пищевых продуктов возможно только при изготовлении из соответствующих материалов с сертификатами пищевой безопасности. Обычно для этой цели применяют нержавеющие стали AISI 304 и подобные марки, которые не выделяют вредных веществ и легко поддаются санитарной обработке. Конструкция должна обеспечивать герметичность и предотвращать загрязнения. Перед применением необходимо подтвердить соответствие санитарным нормам и требованиям ГОСТ, таким как ГОСТ Р 51074-2003. Неправильный выбор аппарата может привести к порче продукции и нарушению требований безопасности. Рекомендуется обращаться к специализированным поставщикам с опытом работы в пищевой промышленности. Соблюдение этих правил гарантирует сохранность и качество продуктов.
Какие факторы влияют на цену аппарата ёмкостного горизонтального?
Цена зависит от объёма и размеров аппарата, марки используемой стали и применяемых технологий изготовления. Наличие дополнительных опций, таких как внутреннее покрытие, теплоизоляция и системы автоматизации, также увеличивает стоимость. Важен уровень качества сварных соединений и соблюдение ГОСТ и ТУ. Место производства и бренд могут влиять на ценовую категорию. Кроме того, учитываются затраты на доставку и монтаж оборудования. Правильный расчет стоимости включает анализ всех параметров и условий эксплуатации. Покупатель должен выбирать оптимальный баланс между ценой и техническими характеристиками. Недорогие аппараты могут иметь недостатки в долговечности и безопасности.
Как обеспечить максимальную безопасность эксплуатации аппаратов?
Для безопасности эксплуатации необходимо строго соблюдать требования ГОСТ и ТУ по монтажу и эксплуатации. Следует проводить регулярные технические инспекции и испытания, контролировать состояние сварных швов, герметичность и антикоррозионные покрытия. Важно организовать обучение персонала по технике безопасности и методам работы с аппаратом. Использование датчиков контроля и автоматизация процесса позволят своевременно выявлять аварийные ситуации. При обнаружении дефектов немедленно прекращать эксплуатацию и проводить ремонт. Соблюдение установленных норм и правил предотвращает аварии и продлевает срок службы оборудования. Также важно обеспечить средства защиты и аварийного отключения для работников.
Какие существуют альтернативы горизонтальным ёмкостным аппаратам?
Альтернативой могут служить вертикальные ёмкостные аппараты, которые занимают меньше площади, но требуют более сложного монтажа. Также широко применяются модульные резервуары или пластиковые баки для некоторых задач. Выбор зависит от технологических требований, наличия пространства и условий эксплуатации. Горизонтальные аппараты предпочтительны при ограниченном пространстве и необходимости удобного обслуживания. Комбинированные решения позволяют оптимизировать производственные процессы. Для высококоррозионных сред можно использовать аппараты с внутренней футеровкой из полимеров. Каждый вариант имеет свои плюсы и минусы, которые необходимо учитывать при проектировании системы хранения.
Как влияет толщина стенок на эксплуатационные характеристики аппарата?
Толщина стенок напрямую влияет на прочность и долговечность аппарата, обеспечивая устойчивость к внутреннему давлению и внешним нагрузкам. Недостаточный параметр может вызвать деформации или разрушение при эксплуатации. Слишком большая толщина увеличивает вес и стоимость, усложняя транспортировку и монтаж. Расчёт выполняется с использованием нормативных формул и должен соответствовать требованиям ГОСТ. Толщина выбирается с учетом рабочей температуры, давления и типа хранимых веществ. Оптимальное значение обеспечивает баланс между безопасностью и экономичностью. Контроль состояния стенок в процессе эксплуатации обязателен для своевременного выявления проблем.
Можно ли модернизировать существующие ёмкостные аппараты?
Модернизация возможна и часто необходима для продления ресурса и адаптации к новым задачам. Включает замену или обновление антикоррозионных покрытий, установку теплоизоляции, замену изношенных элементов и интеграцию систем автоматизации. Рекомендуется проводить аудит состояния аппарата перед модернизацией, чтобы определить объем работ. Использование сертифицированных материалов и технологий обеспечивает безопасность обновления. Иногда возможно увеличение ёмкости за счет изменения конструкции. Модернизация позволяет повысить энергоэффективность и удобство обслуживания. Необходимо соблюдать нормативные требования и согласовывать работы с производителями.
Какие виды сварки применяются при производстве аппаратов?
Основным методом сварки является аргонодуговая сварка и автоматическая сварка под флюсом, обеспечивающие прочные и герметичные соединения. Допустимы ручная дуговая и газовая сварка в ряде случаев. Выбор метода зависит от толщины материала и требований к качеству. Контроль сварочных швов проводится неразрушающими методами согласно ГОСТ 31385-2008. Качество сварки влияет на надежность и срок службы аппарата. При нарушениях сварочные швы подлежат ремонту или замене. Использование современных технологий обеспечивает повышенную производительность и безопасность оборудования.
Как купить Аппарат ёмкостной горизонтальный в Новосибирске ?
- Позвонить на региональный номер: Новосибирск +7 (383) 207-96-33;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: nsk@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: 630099, г. Новосибирск, ул. Депутатская, зд. 46;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории

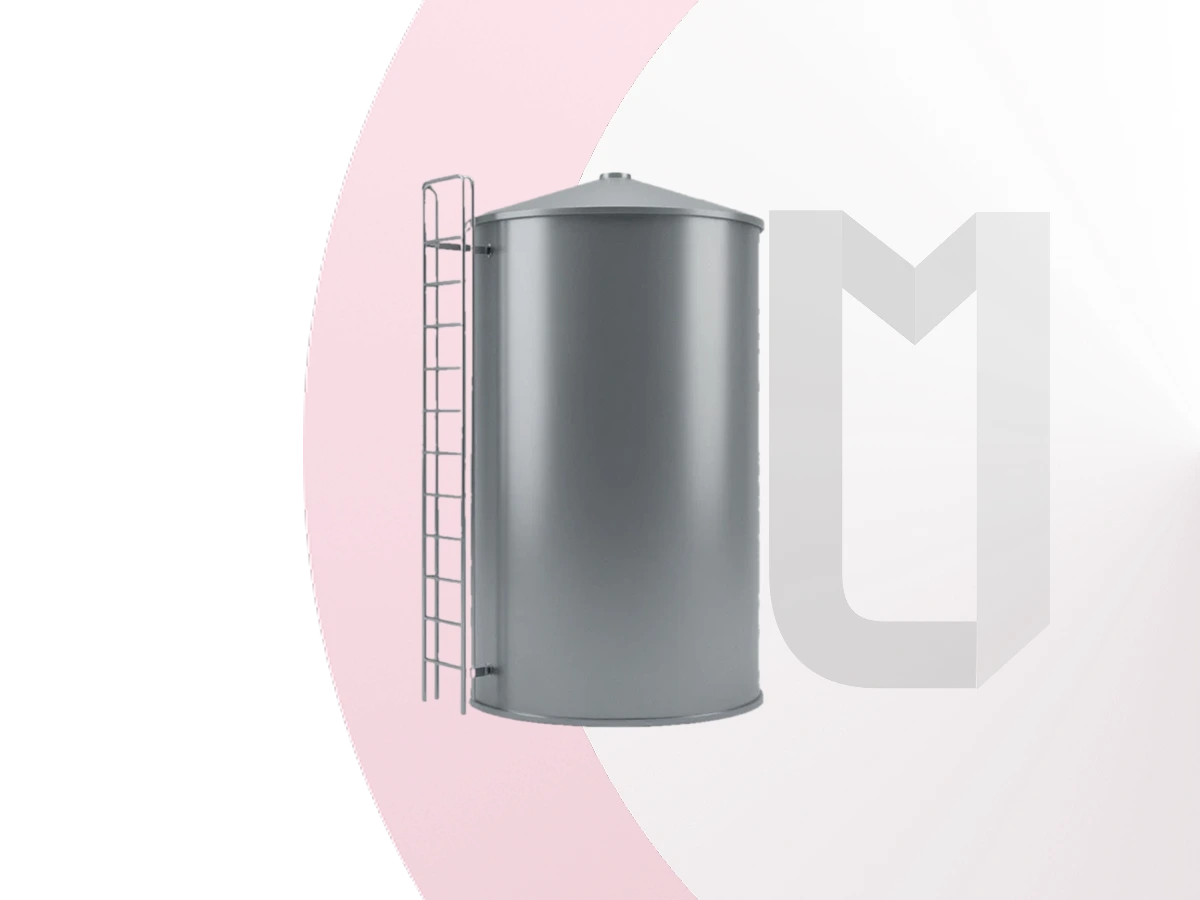

Бак-аккумулятор горячей воды (БАГВ)

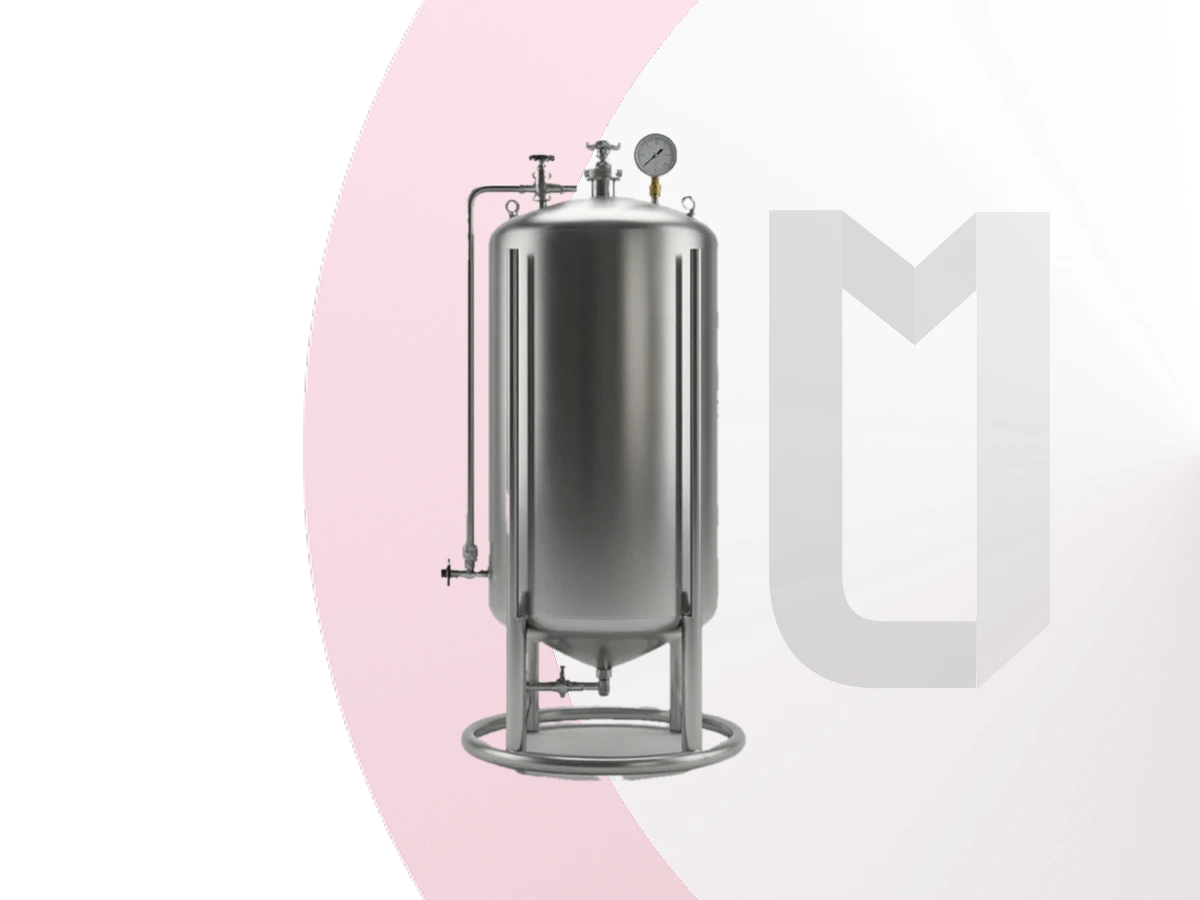

Аппарат ёмкостной вертикальный
